Schemi

La Pavoni - schemi elettrici by Francesco

Lo schema elettrico di Europiccola e Professional è molto semplice, essenziale nei primi modelli privi di pressostato e termostato, un pò più complesso nei modelli successivi.

Prima di effettuare un intervento vi consiglio comunque di fare sempre una foto per ricollegare il tutto senza errori.

EUROPICCOLA

schema	periodo	note	interruttore
	1961	modello con doppia resistenza e interruttore a due posizioni (minimo e massimo)
	1961-1962	modello con doppia resistenza e interruttore a due posizioni (minimo e massimo)
	1962-1973	modello con doppia resistenza e interruttore a due posizioni (minimo e massimo)

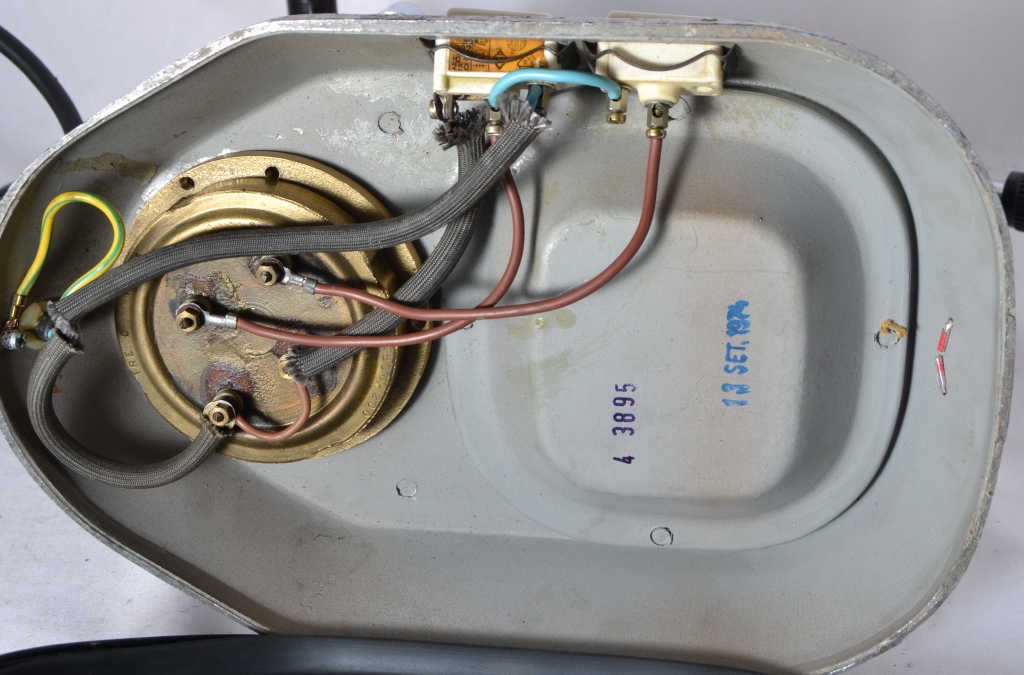

	1974-1977	modello con doppia resistenza e interruttore a tre posizioni
	1978	modello con doppia resistenza e interruttore a tre posizioni con spia luminosa

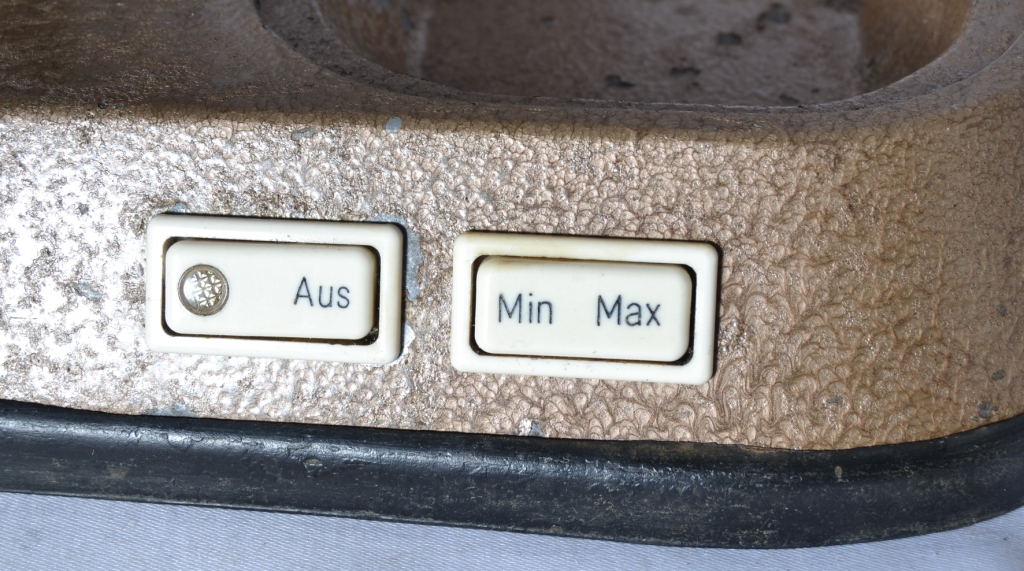

	1978-1984	modello con doppia resistenza e doppio interruttore
	1984-1987	modello con doppia resistenza, termofusibile e doppio interruttore
	1988-1989	modello analogo al precedente con interruttore a fasi invertite rispetto al precedente
	1990-1995	modello con singola resistenza, termofusibile, pressostato e interruttore singolo a due posizioni
	1996-2003	modello a singola resistenza, termostato a riarmo, pressostato e interruttore singolo
	dal 2004	modello analogo al precedente con interruttore nuovo tipo

PROFESSIONAL

schema	periodo	note	interruttore
	1974-1979	modello senza termofusibile e tubo pressostato centrale
	1980-1983	modello con termofusibile inserito al centro della resistenza
	1984-1990	modello con termofusibile incollato al centro della resistenza
	1991-1993	modello con termofusibile avvitato
	1994-1995	analogo al precedente con pressostato differente
	1996	analogo al precedente con pressostato differente
	1997-2000	modello con termostato a riarmo
	dal 2001	analogo al precedente
